Оценка влияния тонкой пленки воды на частотные зависимости S-параметров линии передачи при положительной и отрицательной температурах

Актуальность. Обеспечение надежной и бесперебойной радиосвязи критически важно при изменении климатических условий ее эксплуатации. Совместное воздействие температуры и влажности воздуха может привести к изменению электрических характеристик приемопередающих устройств и тем самым нарушить канал связи. В сложных климатических условиях эксплуатации, за счет постоянного изменения температуры на поверхности входящих в состав печатных плат (ПП) может образовываться конденсат, влияющий на работоспособность всего устройства. В этой связи электрические характеристики изменяются, что необходимо учитывать при проектировании критичной радиоэлектронной аппаратуры. Следовательно, целесообразна оценка климатических воздействий на линии передачи, расположенные на печатных платах в широком диапазоне частот, что требует разработки новых моделей и методик.

Цель работы: оценить влияние температуры тонкой пленки воды на поверхности микрополосковой линии передачи (МЛП) на ее частотные зависимости S-параметров с помощью методов конечных элементов и лабораторных экспериментов.

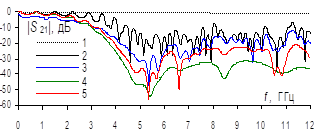

Результаты. Представлена методика учета воздействия температуры и влажности окружающей среды на электрические характеристики МЛП, позволяющая оценить изменение S-параметров линии в широких диапазонах частот, температур и влажности воздуха, а также химического состава окружающей среды. Измерены S-параметры воды в контейнере, размещенном внутри коаксиальной камеры, в диапазонах частот и температур от 10 МГц до 12 ГГц и от ‒50 до 100 ℃, соответственно. Используя представленную модель, вычислены частотные зависимости электропроводности воды при разных температурах. Показано, что при положительной температуре электропроводность может достигать 6,5 См/м, а при отрицательной –1,3 См/м. Разработанная методика позволяет оценить влияние различной электропроводности воды на S-параметры МЛП. Показано влияние толщины слоя воды и льда на S-параметры МЛП. Выявлено, что модели, описывающие электропроводность воды, оказывают отличное влияние на электрические параметры линии передачи. Новизна: представлена методика учета влияния температуры и влажности окружающей среды на S-параметры линии передачи, отличающаяся использованием модели электропроводности воды на основе вносимых потерь, вычисленных из измеренных S-параметров коаксиальной камеры с водой в контейнере при изменении ее температуры. Практическая значимость представленной модели и методики позволяет оценить S-параметры линии в широких диапазонах частот, температур и влажности воздуха, а также химического состава окружающей среды.
